SK

久经验证的
刀具接口解决方案

如今，SK作为一种传统的刀具接口依然在机床行业广泛使用。尽管HSK接口不断普及，SK技术几十年来久经验证，而且依然是标准机床的实际解决方案。

返回产品概览

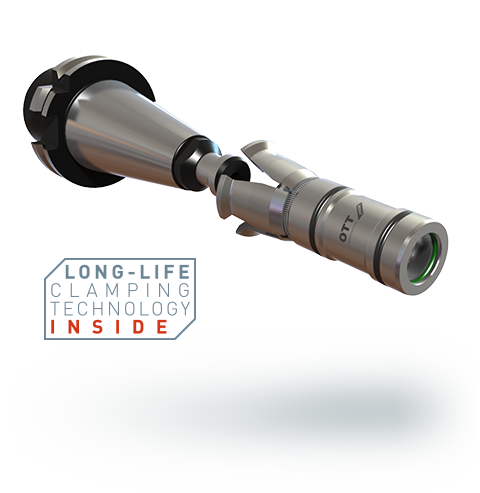

OTT-JAKOB Produkte - Steilkegel
Steilkegel

Es

Steilkegel

Is

优势：

通用轮廓
得益于由OTT-JAKOB开发的通用主轴内轮廓，在同一主轴上使用不同标准的刀具成为可能。通用轮廓与所有常用的刀具标准兼容。

  • DIN 2080（OTT槽）
  • DIN 69871/69872（ISO 7388/1/2 A型）
  • ANSI B5.50-1978（ISO 7388/1/2 B型）
  • MAS 403-1982 BT/PT1（45 °）
  • MAS 403-1982 BT/PT2（30 °）
OTT-JAKOB Steilkegel

力度提升传动机构
OTT-JAKOB的SK夹持系统具有一套可以对弹簧力进行多倍传输的传动机构。传动机构位于主轴后方的受保护区域，免于维护，由此可在整体夹持系统的使用寿命期间确保可靠的系统功能。




齿轮夹持与弹簧夹持相比，优势在于：

  • 紧凑外形中的高度拉力
  • 较低的松刀力，由此可以对主轴轴承造成更小的负载，并可以使用更小的松刀装置
  • 得益于更小的质量，可以轻易保持平衡
  • 通过自锁功能有效预防主轴锥体的摩擦腐蚀和振动损坏
OTT-JAKOB Steilkegel

规格

Es

在内置夹持（ES）规格中，传动机构位于主轴后侧的圆筒中。鉴于传动机构的位置， 夹持系统可以获得简单直接的位置监测。ES规格适用于主轴转速在10,000 rpm以下的应用。 Produkte / Automatische Spanntechnik

Is

为了确保我们的SK夹持系统同样可以用于较高转速下，集成内置夹持装置（IS）的传动机构集成于主轴之中，由此令整体结构紧凑无比。由此，系统也可用于转速在10,000 rpm以上的应用。
