제품 / 자동 클램핑 기술

스팁 테이퍼

검증된
공구 인터페이스 솔루션

스팁 테이퍼는 오리지널 툴 인터페이스이며 오늘날까지도 공구 기계 산업에서 많이 사용되고 있습니다. SK 기술은 지난 수 십년간 검증되었고 HSK 인터페이스의 늘어나는 사용에도 불구하고 언제나 변함없이 표준 기계 공구를 위한 실용적인 솔루션입니다.

제품 개요로 돌아가기
OTT-JAKOB Produkte - Steilkegel - 스팁 테이퍼
Steilkegel - Es

Es

Steilkegel - Is

Is

장점

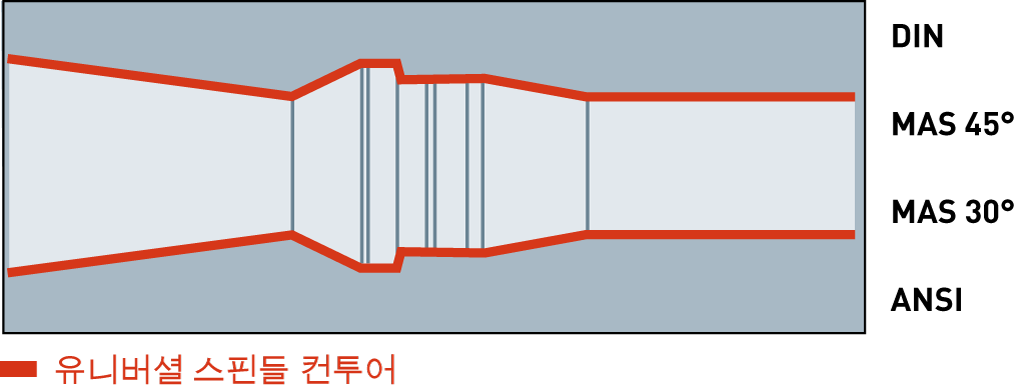

유니버설 컨투어
OTT-JAKOB이 개발한 호환 가능한 스핀들 내부 형상 구조(The universal spindle inside contour)는 동일한 스핀들에서 서로 다른 규격의 툴 사용을 가능하게 해줍니다. 유니버셜 컨투어는 통용되는 모든 표준 공구에 호환됩니다.

  • DIN 2080 (OTT-그루브)
  • DIN 69871/69872 (ISO 7388/1/2 A 타입)
  • ANSI B5.50-1978 (ISO 7388/1/2 B 타입)
  • MAS 403-1982 BT/PT1 (45 °)
  • MAS 403-1982 BT/PT2 (30 °)
OTT-JAKOB Steilkegel - 장점

포스 증강 메커니즘
OTT-JAKOB 스팁 테이퍼 클램핑 시스템에는 스프링 장력을 발휘하는 메커니즘이 있습니다. 스핀들 축의 후방 부분에 보호되어 정비가 필요없는 메커니즘의 위치는 클램핑 시스템의 총 수명에 거쳐 체계적인 기능을 보장합니다.




파워 드로바는 일반 스프링 드로바와 비교하여 다음과 같은 장점을 지니고 있습니다.

  • 높은 풀 인 포스와 작고 견고함
  • 낮은 언클램핑 포스, 이를 통해 스핀들 베어링을 보호하며 더욱 작은 사이즈의 언클램핑 유닛 사용 가능
  • 작은 크기로 밸런스의 수월함
  • 자가 잠금은 스핀들 테이퍼의 마찰 부식과 진동에 의한 손상을 방지해 줍니다.
OTT-JAKOB Steilkegel - 파워 드로바는 일반 스프링 드로바와 비교하여 다음과 같은 장점을 지니고 있습니다.

유형

Es

내부 스핀들 드로바(ES)에서 포스 증강 메커니즘은 스핀들 축 뒤의 실린더에 장착되어 있습니다. 기어링의 위치로 인해 클램핑 시스템의 위치를 쉽게 파악할 수 있습니다. ES 구조는 스핀들 속도 10,000 rpm까지의 사양에 적합합니다.

Produkte / Automatische Spanntechnik / Es

Is

저희 스팁 테이퍼 시스템 사용을 높은 속도에서도 보장할 수 있도록, 내장형 스핀들 드로바는 스핀들 샤프트에 통합된 포스 증강 메커니즘에 의해 가능한 한 콤팩트한 구조로 유지됩니다. 이것은 10,000 rpm 이상의 회전속도를 가능하게 해줍니다.

Produkte / Automatische Spanntechnik / Is
