Technologie de serrage manuelle

Prenez le serrage d’outil
vous-même en mains

En étendant sa gamme de produits aux systèmes de serrage manuels, OTT-JAKOB devient fournisseur complet de technologie de serrage. Les serreurs d’outils à actionnement manuel OTT-JAKOB sont la solution appropriée lorsque le changement d’outil doit être accompli sans trop de perte de temps et d’efforts. Du fait des temps de préparation restreints par rapport à des produits d’autres fabricants, nos systèmes manuels conviennent tout particulièrement à la production de petites séries. Et pour garantir une précision maximale même avec un changement d’outil manuel, nous proposons deux interfaces HSK et PSC qui ont fait leurs preuves depuis de nombreuses années dans de très nombreuses utilisations sur des machines-outils automatiques.

Retour à la présentation
générale des produits
OTT-JAKOB Produkte - Manuelle Spanntechnik - Technologie de serrage manuelle

PSC

Griffes manuelles OTT-JAKOB pour outils PSC/Coromant CAPTOTM. Les outils sont serrés par la force des ressorts, ce qui les distinguent nettement des autres solutions de serrage disponibles sur le marché. Cette conception permet une force de serrage indépendante du couple d’actionnement. Les séries CTC et SVC permettent toutes deux l’utilisation de liquide d’arrosage.

Système manuel CTC

Le système manuel CTC a été conçu pour les applications tournantes et elle constitue actuellement le seul système de serrage rapide disponible sur le marché qui puisse être actionné à travers l’alésage d’arrosage. Le montage de l’outil peut être effectué facilement à travers l’avant du profilé polygonal à l’aide d’une clé dynamométrique. Grâce au serrage par ressort, un couple d’actionnement faible est suffisant.

Produkte / Manuelle Spanntechnik / Système manuel CTC
Produkte / Manuelle Spanntechnik / Système manuel SVC

Système manuel SVC

La série SVC est utilisée pour les applications / l’usinage statique. Grâce à sa longueur faible en porte-à-faux, le système SVC offre plus d’espace pour la pièce à usiner ainsi qu’un rayon d’action plus grand. Les joints intégrés protègent efficacement l’espace de serrage contre un noyage par le liquide d’arrosage. Un couple d’actionnement faible est suffisant pour obtenir des forces de serrage élevées. Une clé 6-pans classique est nécessaire pour le changement d’outil.

HSK

Le cône HSK a fait ses preuves depuis de nombreuses années dans des applications sur les machines-outils automatiques et a également été adopté comme interface standard dans le domaine du serrage manuel d’outil. Avec les systèmes de serrage manuels QCS et ACS ainsi qu’avec les groupes incorporés QCG et QCF, notre gamme offre la solution aussi bien pour une utilisation statique que pour les applications tournantes.

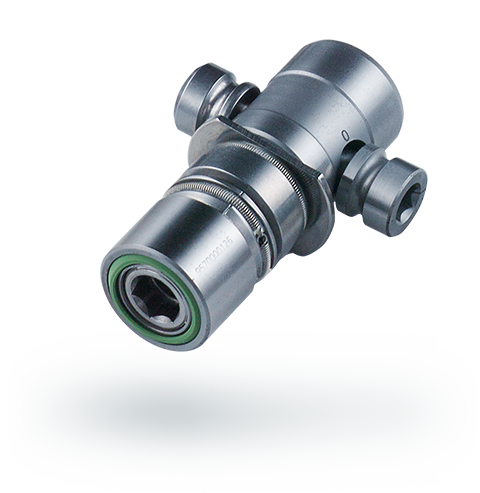

Griffe manuelle QCS

Le HSK s’est déjà imposé comme interface standard dans le domaine des applications tournantes. En vue de permettre également son utilisation pour les opérations fixes sur les tours, OTT-JAKOB, inspiré par sa participation au groupe de travail HSK-T, a mis au point la griffe de serrage manuelle QCS.

Le système de serrage à changement rapide (QCS – Quick-Change Clamping System), spécialement conçu pour le changement rapide manuel avec des attachements HSK, est compatible avec toutes les normes HSK (A, B, E, F, T). Il est donc inutile de modifier la tourelle. La création de force au moyen d’un mécanisme à vis d’Archimède permet d’obtenir un effet autobloquant. L’actionnement aisé à l’aide d’une clé hexagonale garantit un changement d’outil rapide et peu complexe. QCS est utilisable avec et sans liquide d’arrosage.

La combinaison avec un outil HSK-T et un attachement HSK-T apporte des avantages particuliers pour l’utilisateur: la faible tolérance des rainures d’entraînement du HSK-T permet une précision de positionnement excellente.

Produkte / Manuelle Spanntechnik / Griffe manuelle QCS

Groupe incorporé QCG

Le groupe incorporé QCG se compose de la griffe QCS et d’une bride pour les tailles HSK les plus courantes. Le contour intérieur HSK, qui représente un défi technique en fabrication, est déjà présent.

Produkte / Manuelle Spanntechnik / Groupe incorporé QCG

Groupe incorporé QCF

Le groupe incorporé QCF se compose de la griffe QCS et d’une bride universelle qui convient pour accueillir toutes les normes HSK courantes. QCF est conçu pour une utilisation dans des applications en rotation.

Produkte / Manuelle Spanntechnik / Groupe incorporé QCF

Griffe manuelle ACS

Le serreur axial ACS OTT-JAKOB a été développé pour une utilisation dans des application d’usinage rotatif. L’actionnement est conçu dans le sens axial, de sorte que l’ACS est aussi idéalement adapté aux applications de rectification.

Produkte / Manuelle Spanntechnik / Griffe manuelle ACS
